KG-22硅烷防锈剂

一、产品特性

该产品是一种适合浸渍/喷淋法等处理方法的无磷环保皮膜金属处理剂，能在金属表面形成红蓝色的金属氧化物及硅烷的复合保护膜。该产品形成的皮膜具有优良的耐腐蚀性，能提高涂层的附着力，是环保无磷的新型涂装前处理剂。本药剂不含磷酸盐，无锌，无渣，常温操作，节能环保。手动与自动清洗线均可，与塑粉、油漆、电泳漆结合力非常好。

经本产品处理产品：硅烷膜外观浅彩色薄膜，膜厚0.5~3 μm，硅烷膜均匀致密，耐蚀性好，指标控制范围宽，操作简单，管理容易。

本产品无沉渣，经硅烷处理后可不清洗，不产生废水，且硅烷膜与油漆、粉末结合力优于传统磷化膜和陶化膜。

本产品可常年常温操作（包括冬天），一般槽液温度保证≥5℃；

槽液无磷、无重金属、无亚硝酸盐等；

铁、铝、镀锌板可共线处理；

纳米级膜层，药剂消耗量少，减少添加次数；

产生极少残渣，无需清理设备，只需要沉淀去除渣即可；

综合成本低于传统磷化工艺，涂层附着力达到甚至超过磷化的附着性能。

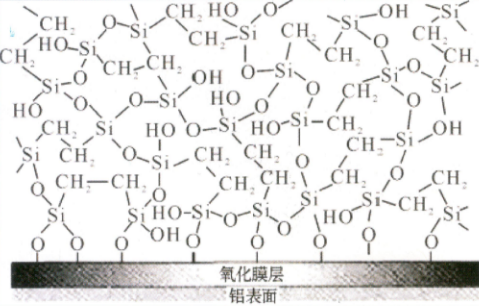

金属表面硅烷膜显微镜下的化学结构图：

二、主要成分：

水性硅烷低聚物、氟锆酸盐、成膜剂、多元醇、络合剂等。

三、适用范围

广泛适用于钢铁件、镀锌件、铝件等工件表面前处理，与电泳、烤漆、静电喷塑等工艺配套。

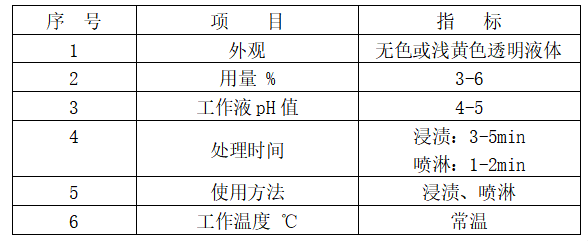

四、技术指标

五、工艺流程

预脱脂（除油）—→主脱脂（除油）—→水洗—→水洗—→硅烷化处理—→水洗—→水洗—→干燥—→喷涂

六、槽液维护（以1吨槽液为例）

1．配槽：

取KG-22硅烷防锈剂50kg，加入自来水或纯水1000kg，用专用调节剂调节至PH 5～6之间，搅拌均匀即可使用。

2．维护：

1）槽液通常维护简单，定期检查pH值，以补充水量按比例加入KG-22硅烷皮膜液即可；

2）观察槽液的总量，槽液增量过大，应注意前工序带入大量水或液体。查明原因，根据硅烷槽液指标进行调整；

3）按工件处理量添加硅烷皮膜剂,或者以补充水量（按比例5%）加入 KG-22硅烷皮膜液即可

4）定期观察槽液，清澈透明为最佳，发黄或淡乳白，不影响使用。若出现浑浊、胶体沉淀、絮凝等异常情况，应停止使用，检查原因，不符合要求需更换槽液。

七、包装与贮存：

包装：KG-22硅烷防锈剂采用塑料桶包装，25kg/桶，吨桶包装。在包装上清晰标记。

   贮存：按一般化学品贮存和运输，贮存于干燥通风处。保质期：一年。
